  4. DIGCOM-A1.2

DIGCOM-A1.2

FPGA 디지털 논리회로 실습 키트(컴퓨터 설계 실습 키트)

1. 제품특성

- Altera Quartus Prime을 이용하여 Verilog, VHDL 및 Schematic에 의한 디지털 논리회로 설계
- M. Morris Mano의 “컴퓨터 구조(Computer System Architectrue)" 교재의 컴퓨터 설계 실습

2. 제품사양

크기(본체) 12cm(가로) × 9cm(세로) × 2.5cm(높이)
크기(확장보드) 9cm x 7.5cm
디바이스 Altera CycloneIV(EP4CE6F17C8), EPCS4 Configuration device
전원 USB 5V 또는 7.5V AC 어뎁터(옵션)
Programmer USB Blaster
입출력

· push button 입력 스위치(20ea)
· 2자리 FND 7-세그먼트(2자리 x 3 = 6자리)
· 슬라이드 스위치(10ea)
· 확장 포트(32 포트)

3. 실습내용

디지털 논리회로(조합, 순차 논리회로)의 Verilog, VHDL 및 Schematic에 의한 설계

Verilog 및 VHDL에 의한 타이머, 알람기능을 내장하는 디지털시계의 설계 실습

확장 케이블과 확장 만능 보드에 디지털 회로를 구성하여 실습

컴퓨터 구조의 실습
어셈블리 프로그램의 수행과정을 모니터링하며 명령어 패치, 디코딩과정 및 마이크로 연산의 이해

어셈블리 프로그램 실습
어셈블리 언어로 프로그램밍하고 어셈블한 후 실행시키는 과정을 실습

4. 구성 요소

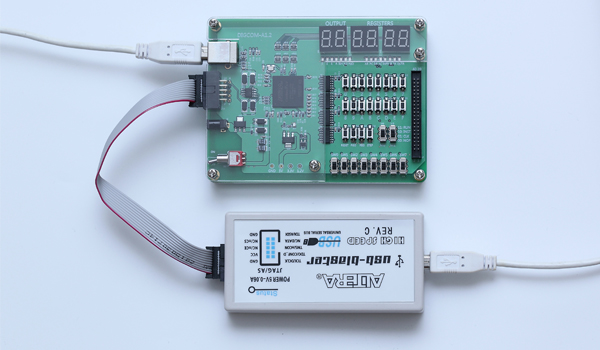

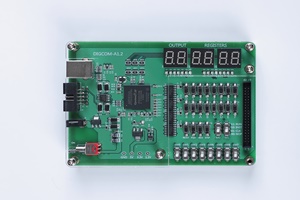

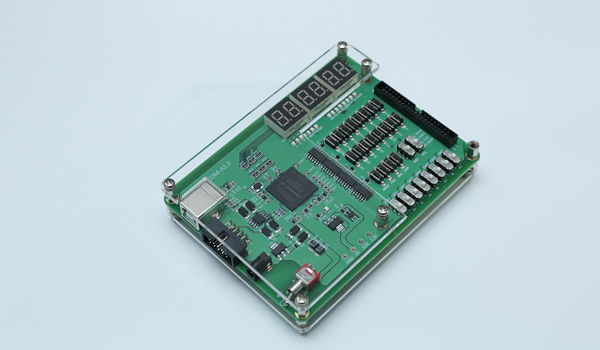

본체

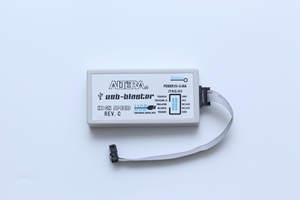

Platform Cable

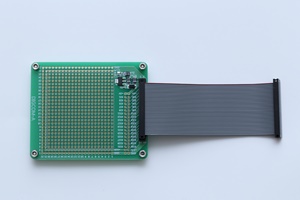

확장 보드 및 케이블

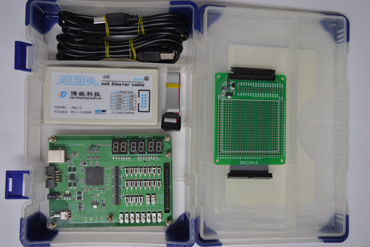

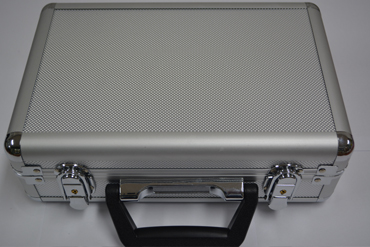

5. 하드케이스

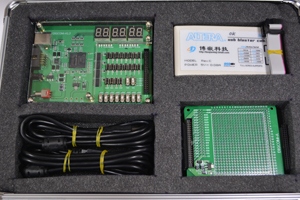

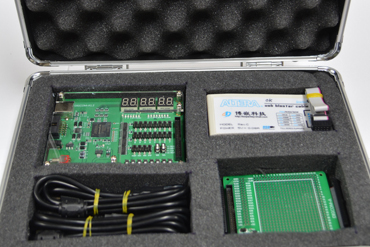

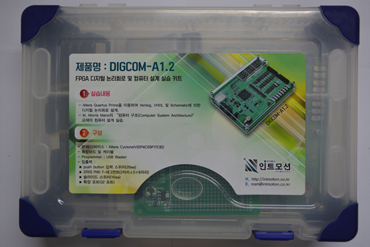

6. 소프트케이스
