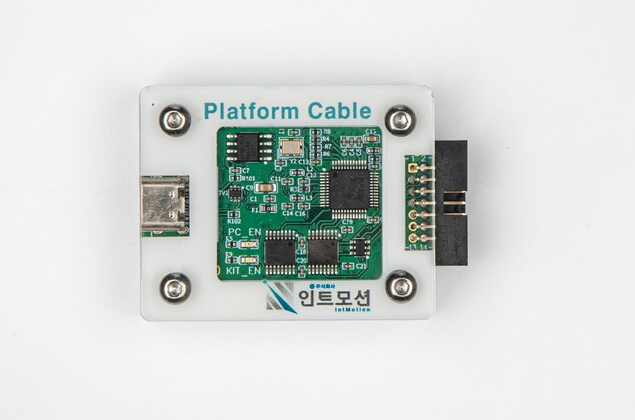

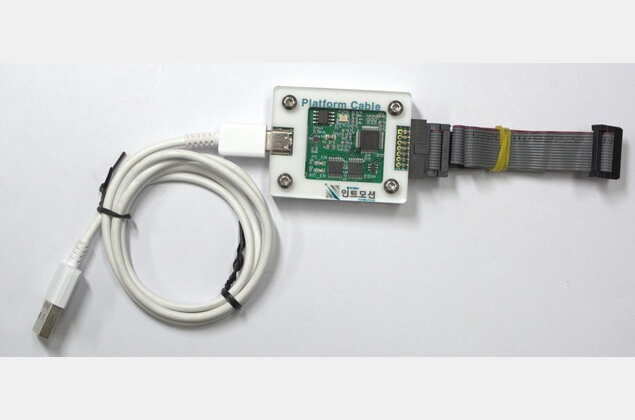

DIGCOM-Platform Cable
AMD FPGA 다운로드 케이블
제품소개
- 01DIGCOM-Platform Cable 다운로더는 AMD FPGA 디바이스를 이용해서 성능과 신뢰성이 높고 안정적이며 간편하게 시스템을 구성을 하기 위한 통합 펌웨어를 제공합니다.
- 02Platform Cable은 사용자 하드웨어에 연결되어 AMD FPGA를 구성할 뿐만 아니라 AMD PROM 및 CPLD 프로그래밍, 그리고 타사의 SPI 플래시 장치에 직접 프로그래밍 하는 것을 지원합니다.
- 03또한 이 케이블을 통해서 FPGA JTAG 포트를 통해 SPI 플래시 메모리 장치, 그리고 병렬 NOR 플래시 메모리 장치를 간접적으로 프로그래밍할 수 있는 수단을 제공합니다.
- 03크기 : 5cm(가로) x 4cm(세로) x 1.3cm(높이)
지원하는 디바이스
및 동작 모드
- All UltraScale, 7Series, Virtex, Spartan FPGA families and Zynq-7000 SoCs.
- 3rd-party PROM 디바이스(Serial Peripheral Interface(SPI) flash memory)에 직접 프로그래밍 지원
- 지원하는 운영체제 : 윈도우, 리눅스
- 인터페이스 전압 레벨 : 5V(TTL), 3.3V(LVCMOS), 2.5V, 1.8V, 1.5V

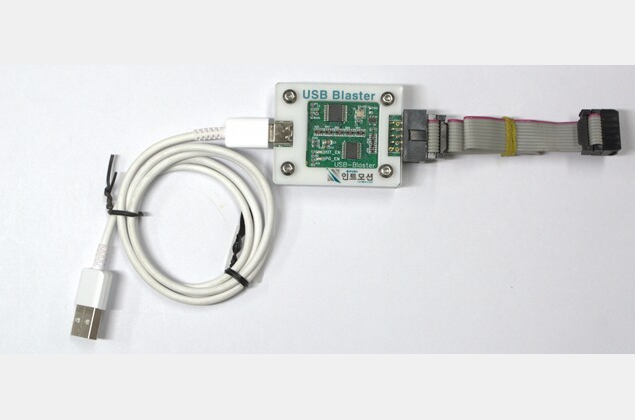

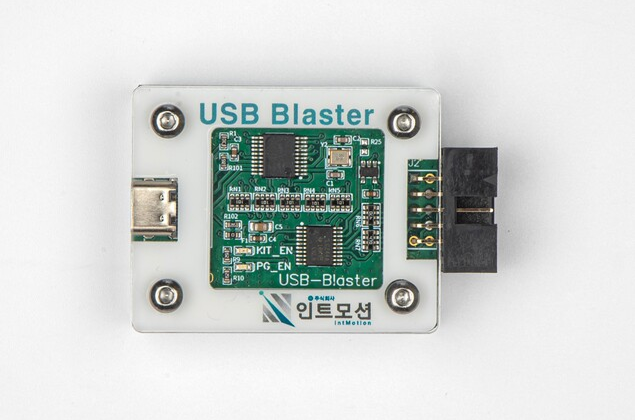

DIGCOM-USB Blaster
Intel FPGA 다운로드 케이블
제품소개
- 01DIGCOM-USB Blaster 다운로드 케이블의 기능은 사용자가 FPGA 프로토타입 개발 중에 시스템에 구성 데이터를 다운로드하거나, 양산 중에 시스템에 데이터를 프로그래밍할 수 있도록 하는 것입니다.
- 02USB Blaster 다운로드 케이블은 USB 포트와 10핀 케이블을 통해 호스트 컴퓨터와 사용자 보드의 FPGA를 연결하며, 동시에 여러 대상 보드 전압 표준을 지원하여 다양한 FPGA 보드에서 널리 사용될 수 있습니다.
- 03크기 : 5cm(가로) x 4cm(세로) x 1.3cm(높이)
지원하는 디바이스
및 동작 모드
- 지원하는 Intel FPGA 디바이스
| FPGA 시리즈 | 디바이스 |
|---|---|
| Stratix 시리즈 | Stratix10, StratixV, StratixIV, StratixIII, StratixIIGX StratixGX |
| Arria Series | Arria10, ArriaV, ArriaII, ArriaGX |
| Cyclone Series | Cyclone10, CycloneV, CycloneIV, CycloneIII, CycloneII, Cyclone |
| MAX series | MAX10, MAXV, MAXII , MAX3000, MAX7000 MAX9000 |
- 지원하는 configuration 디바이스 : EPCS 디바이스, EPCQ 디바이스
- 지원하는 운영체제 : 윈도우, 리눅스
- 전압 레벨 : 1.2V, 1.5V, 1.8V, 2.5V, 3.3V
- 다운로드 모드 : JTAG, Active Serial 및 Passive Serial mode
